□概述

 GGD型交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流5000A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。

    產品具有分斷能力高、動熱穩定性好、電氣方案靈活、 組合方便、實用性強，結構新穎、防護等級高等特點。

    GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準

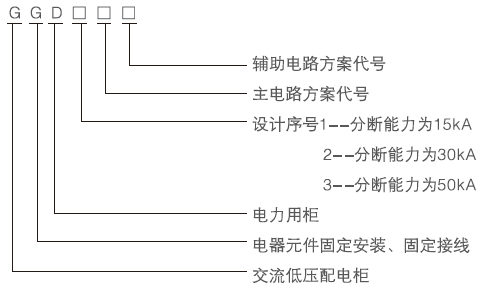

□型號含義

□正常使用環境

◆周圍空氣溫度不高于+40℃， 不低于-5℃, 24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行；

◆戶內使用，使用地點的海拔高度不得超過2000m；

◆周圍空氣相對濕度在上限溫度為+40℃時不超過50％，在較低溫度時允許有較大的相對濕度，如+20℃時為90％，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

◆裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)；

◆裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受 到不應有腐蝕的場所：

◆用戶有特別要求時，可以與制造廠協商解決

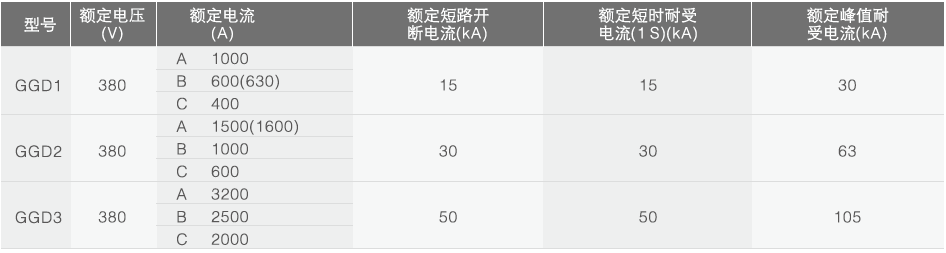

□基本電氣參數

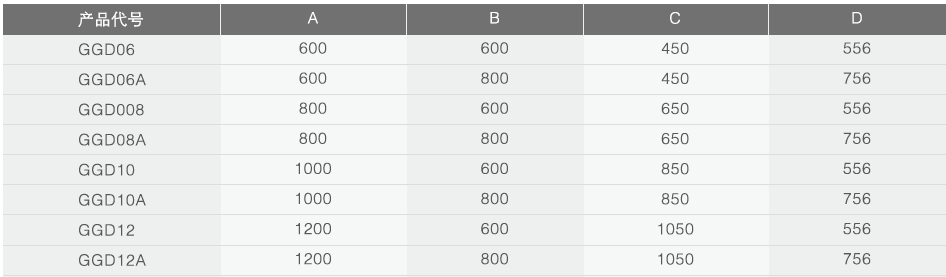

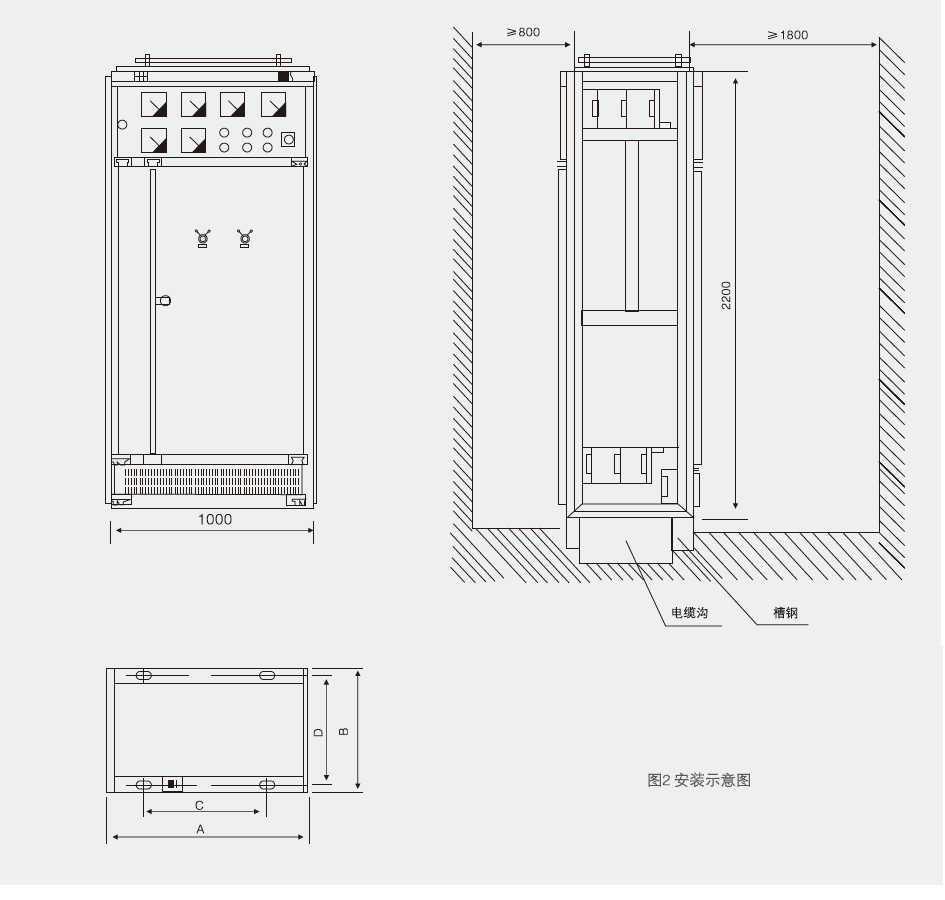

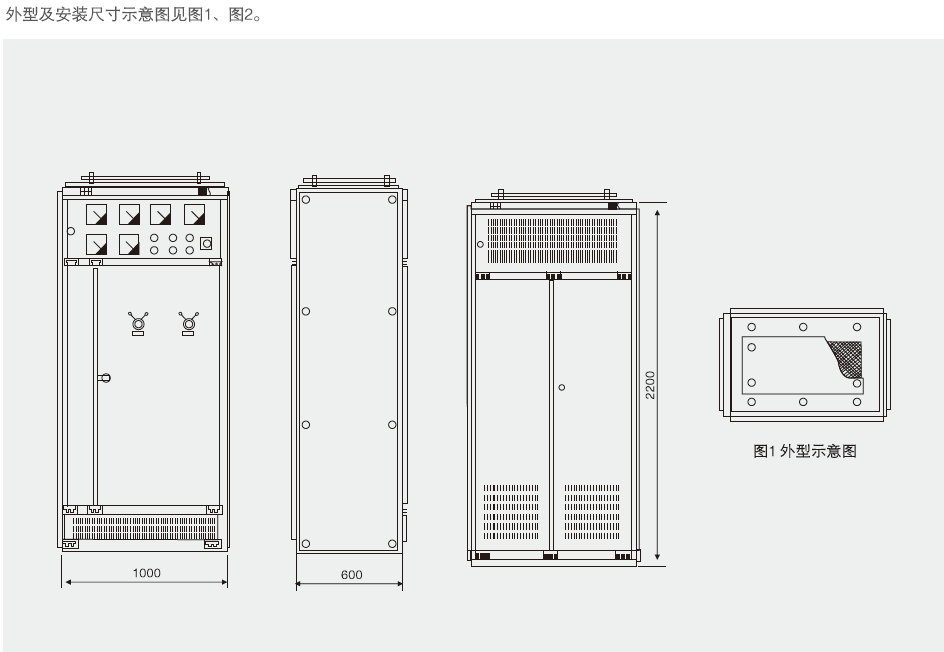

□外形及安裝示意圖
