□概述

    MNS型低壓抽出式開關柜(以下稱開關柜)是我公司參考了國外公司的MNS系列低壓開關柜并加以綜合改進后開發的， 是目前國內較優良的低壓抽出式開關設備。該產品由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。

    本開關柜適用于交流50(60)Hz、額定工作電壓400V、660V，額定電流5000A及以下三相五線制的電力供電系統， 可用于發電廠、 變電所、 工礦企業、 大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、 電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。符合國標準：GB7251.1《低壓成套開關設備》 IEC60439《低壓成套開關設備和控制設備》

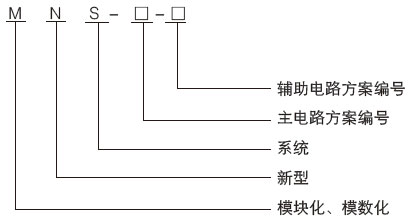

□型號含義

□正常使用環境

◆周圍空氣溫度不高于+40℃， 不低于-5℃， 并且24h內其平均溫度不高于+35℃。

◆周圍空氣相對濕度在上限溫度為+40℃時不超過50％，在較低溫度時有較高的相對濕度，如+20℃時為90％，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。

◆戶內使用，使用地點的海拔高度不得超過2000m。

◆應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。

主要技術參數

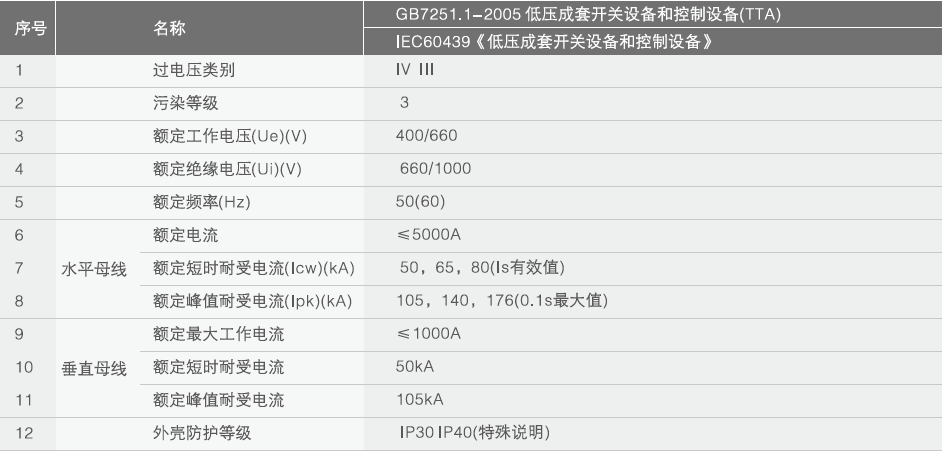

□開關柜主要技術參數

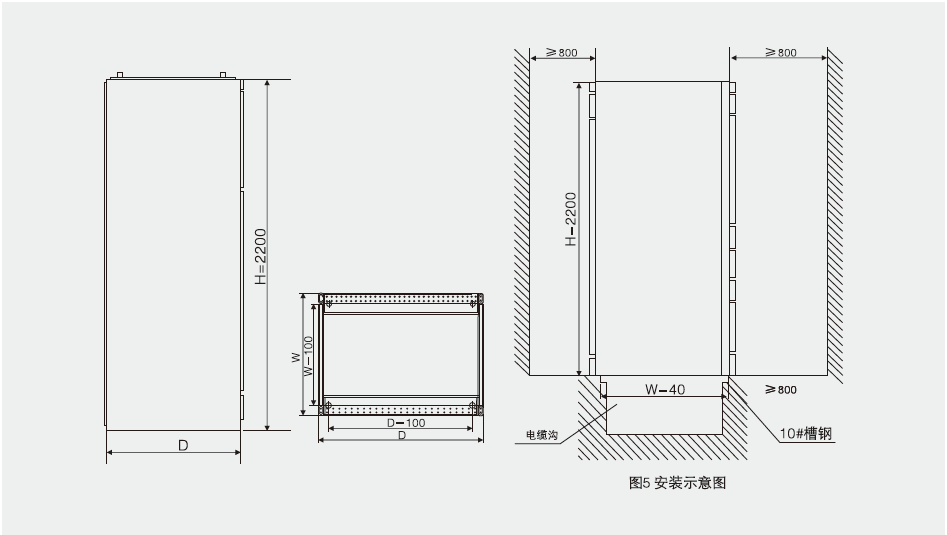

□安裝示意圖
