□概述

  GCK低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。GCK是經過全面型式試驗，是組裝而成的低壓開關柜，設計符合下列標準：國家標準 GB7251.1-2005《低壓成套開關設備》標準 IEC60439.1-1992《低壓成套開關設備和控制設備》

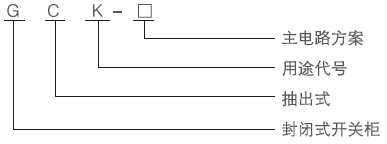

□型號含義

□正常使用環境

◆周圍空氣溫度不高于+40℃，不低于-5℃，在24小時內平均溫度不高于+35℃；

◆相對溫度在上限溫度+40℃時不超過50％，在較低溫度時允許有較高的相對溫度，如+20℃時為90％；

◆空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃：

◆無明顯搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

◆海拔高度不超過2000米；

◆開關柜適用于以下溫度運輸和儲存：- 25℃至+ 55℃，在短時間內(不超過24小時)不超過+70℃；

◆用戶對上述條件不能滿足時應與制造廠協商。

□主要技術參數

◆額定絕緣電壓660V/1000V

◆額定工作電壓400V/660V

◆輔助電路額定工作電壓：交流380V、220V，直流110V、220V

◆母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

◆母線額定短時耐受電流：50kA、80kA(有效值)1秒

◆母線額定峰值耐受電流：105kA/0.1s、140kA/0.1s、176kA/0.1s

◆分支母線額定電流：630A、1000A、1250A、1600A

◆分支母線額定短時耐受電流：30kA、．50kA(有效值)1秒

◆分支母線額定峰值耐受電流：63kA、105kA/0.1s

◆外殼防護等級：IP30、IP40

◆母線設置：三相四線制、三相五線制

◆操作方式：就地、遠方、自動
